Shenzhen Rakinda Technologies Co., Ltd.

Scan Performance

Resolution

1280 (H) * 1024 (V)

Lighting

High Brightness White

Focusing

Laser Cross hair

Read mode

Key mode, serial port command trigger mode, continuous code reading mode

Symbologies

2D

1D

UPC A , UPC E , EAN 8 , EAN 13 , Code 128 , Code 39 , Code 93 ,

Code 32 , Code11 , Codabar ,Plessey , MSI , Interleaved 2 of 5,

Data Matrix, QR Code, Micro QR, PDF417, Micro PDF417, MaxiCode,

Aztec, Hanxin Code

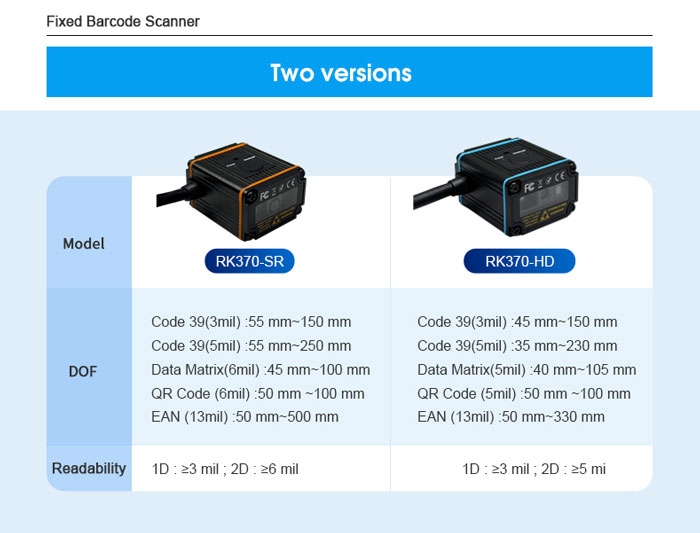

Typical depth of field

Version

RK370-SR

RK370-HD

DOF

Code 39(3mil) :55 mm~150 mm

Code 39(5mil) :55 mm~250 mm

Data Matrix(6mil)  :45 mm~100 mm

QR Code (6mil)      :50 mm ~100 mm

EAN (13mil)     :50 mm~500 mm

Code 39(3mil) :45 mm~150 mm

Code 39(5mil) :35 mm~230 mm

Data Matrix(5mil)  :40 mm~105 mm

QR Code (5mil)      :50 mm ~100 mm

EAN (13mil)     :50 mm~330 mm

Readability

1D : ≥3 mil ;2D : ≥6 mil

1D : ≥3 mil ; 2D : ≥5 mil

Print contrast

≥20%

Field of view

Horizontal 43° (H), vertical 36° (V)

Mechanical Electrical Parameters

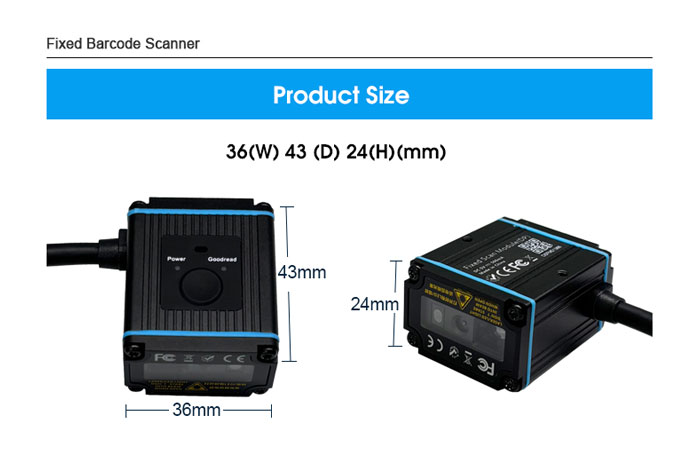

Dimensions(mm)

36(W) × 43 (D) × 24(H)(mm)

Working current

260 mA ±5% (typical) and 380 mA ±5% (maximum)

Working voltage

DC 5V±5%

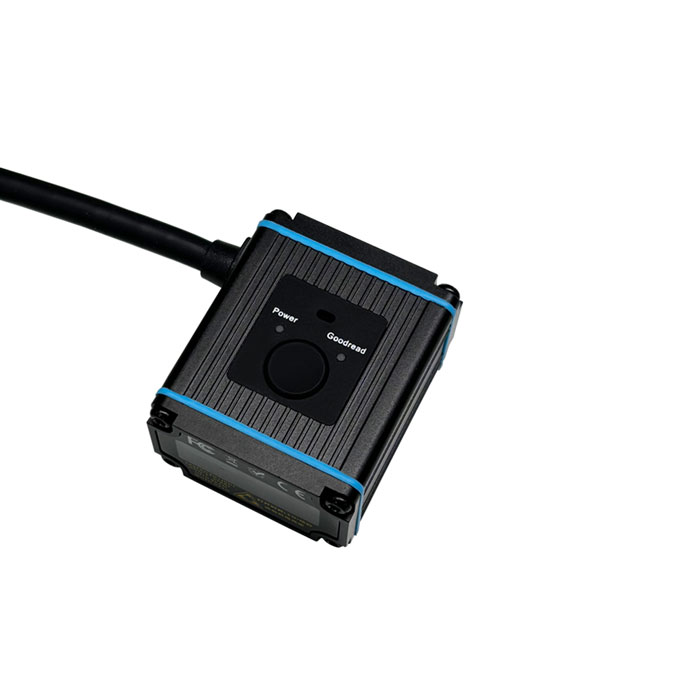

Prompting mode

Buzzer, LED indicator

Communication interface

USB ，RS-232 ，Virtual COM Port

Standby current

80 mA ±5%

Weight

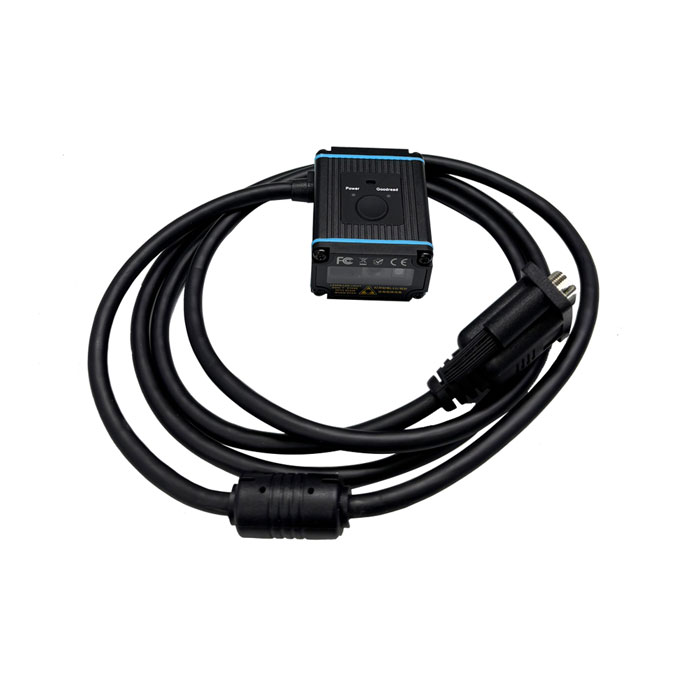

Approximately 100g (including 2m data cable)

Trigger input optical coupling

Maximum 15 mA (input power: 5V~24V; low-potential triggering); 1 channel

Environmental

Working temperature

-20℃~+50℃

Storage temperature

-40℃~+70℃

Relative humidity

5%~95% (no condensation)

Electrostatic protection

±12 kV (air discharge), ±8 kV (direct discharge)

Fall height

1.5 m

Levels of protection

IP65

International Certification

International certification

FCC Part15 Class B ，CE ，EMC Class B
